İmbus Cıvatalar

İmbus cıvatalar, alyan anahtarı ile kullanılan, silindir başlı ve içten altıgen yuvalı bağlantı elemanlarıdır. Yüksek tork dayanımı sağlayan bu cıvatalar, makine imalatı, kalıp, otomasyon ve çeşitli endüstriyel montaj uygulamalarında kullanılır.


Farklı çap, boy, malzeme ve dayanım sınıflarıyla makine, otomotiv, üretim ve çeşitli endüstriyel uygulamalara uygun çözümler sunar.

İmbus Cıvata Nedir?

İmbus cıvatalar; silindir baş yapısı ve içten altıgen (alyan) yuva tasarımıyla farklı montaj ihtiyaçlarına yönelik geliştirilmiş bağlantı elemanlarıdır. Silindir başlı tasarımı, dar alanlarda montaj kolaylığı sağlarken, içten altıgen yuva yapısı kontrollü ve yüksek torklu sıkma işlemlerine olanak tanır.

Farklı malzeme, ölçü ve dayanım sınıflarıyla üretilen imbus cıvatalar; makine, metal, otomotiv, kalıp, otomasyon ve genel endüstriyel uygulamalarda kullanılmaktadır.

Üretim standardına ve kullanım amacına göre farklı ölçü, diş yapısı ve mekanik özelliklerde sunulan imbus cıvatalar, yüksek dayanım ve güvenilir bağlantı gerektiren uygulamalarda tercih edilmektedir.
Aşağıdaki teknik çizim, İmbus cıvataların temel geometrik yapısını ve ölçülendirme prensiplerini göstermektedir. Üretim standardına göre bazı ölçüler ve diş geometrileri farklılık gösterebilir.

İmbus Cıvataların Kullanım Alanları

İmbus cıvatalar; farklı ölçü, dayanım sınıfı ve malzeme seçenekleriyle birçok farklı sektörde ve uygulamada kullanılmaktadır. Aşağıda imbus cıvataların yaygın kullanım alanlarını inceleyebilirsiniz.

Makine ve Ekipman

Makine gövdeleri, ekipman parçaları ve mekanik bağlantılarda yüksek dayanımlı bağlantı sağlamak için kullanılır.

Kalıp ve Otomasyon

Kalıp sistemleri, otomasyon ekipmanları ve hassas makine parçalarının montajında tercih edilir.

Otomotiv ve Endüstriyel Sistemler

Otomotiv parçaları, üretim hatları ve çeşitli endüstriyel mekanik sistemlerde güvenilir bağlantı sağlar.

Metal Konstrüksiyon ve Montaj

Metal parçaların, profillerin ve ekipmanların birleştirilmesinde; yüksek tork gerektiren montaj uygulamalarında kullanılır.

İmbus Cıvataların Teknik Özellikleri

İmbus cıvatalar; farklı çap, boy, baş ölçüsü, diş yapısı ve dayanım sınıfı seçenekleriyle çeşitli montaj ihtiyaçlarına uygun olarak üretilmektedir. Teknik özellikleri, kullanım alanına ve üretim standardına göre farklılık gösterebilir.

İmbus Cıvata Ölçü Tablosu

İmbus cıvataların çap, boy ve baş ölçülerine göre farklı seçenekleri aşağıdaki tabloda gösterilmiştir. Uygulamanız için uygun cıvata ölçüsünü ürün özelliklerine göre kolayca belirleyebilirsiniz.

Teknik Çizimler

İmbus cıvataların teknik çizimleri; cıvata geometrisini, ölçülendirme noktalarını, silindir baş ve içten altıgen yuva yapısını, diş özelliklerini ve farklı baş tiplerini teknik açıdan anlaşılır şekilde göstermektedir. Aşağıdaki çizimler, ürünlerin doğru şekilde tanımlanması ve uygulamaya uygun cıvata seçiminin yapılmasına yardımcı olur.

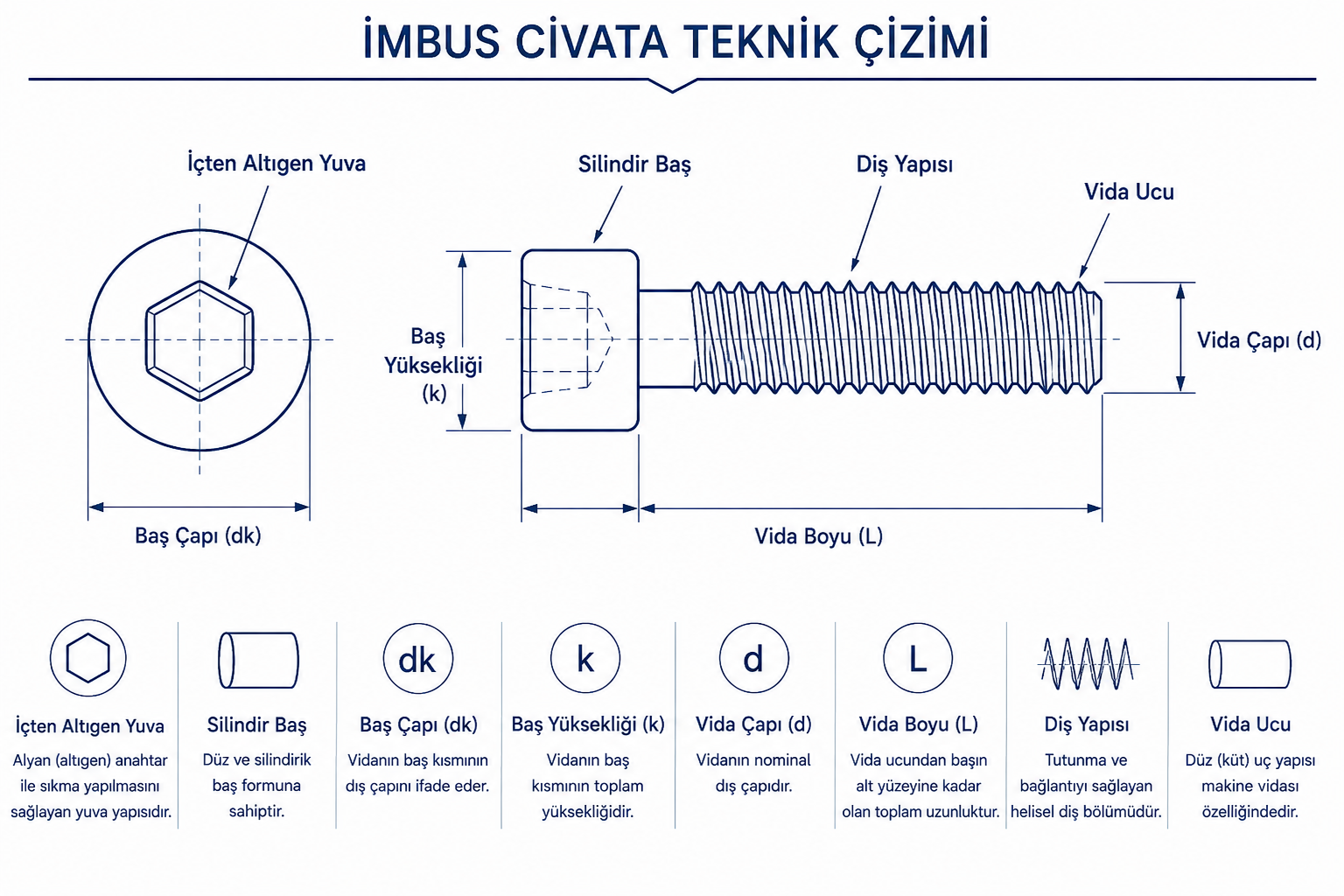

İmbus Cıvata Genel Teknik Çizimi

İmbus cıvatanın genel geometrisini, silindir baş yapısını, cıvata çapını, cıvata boyunu ve temel ölçülendirme noktalarını gösterir.

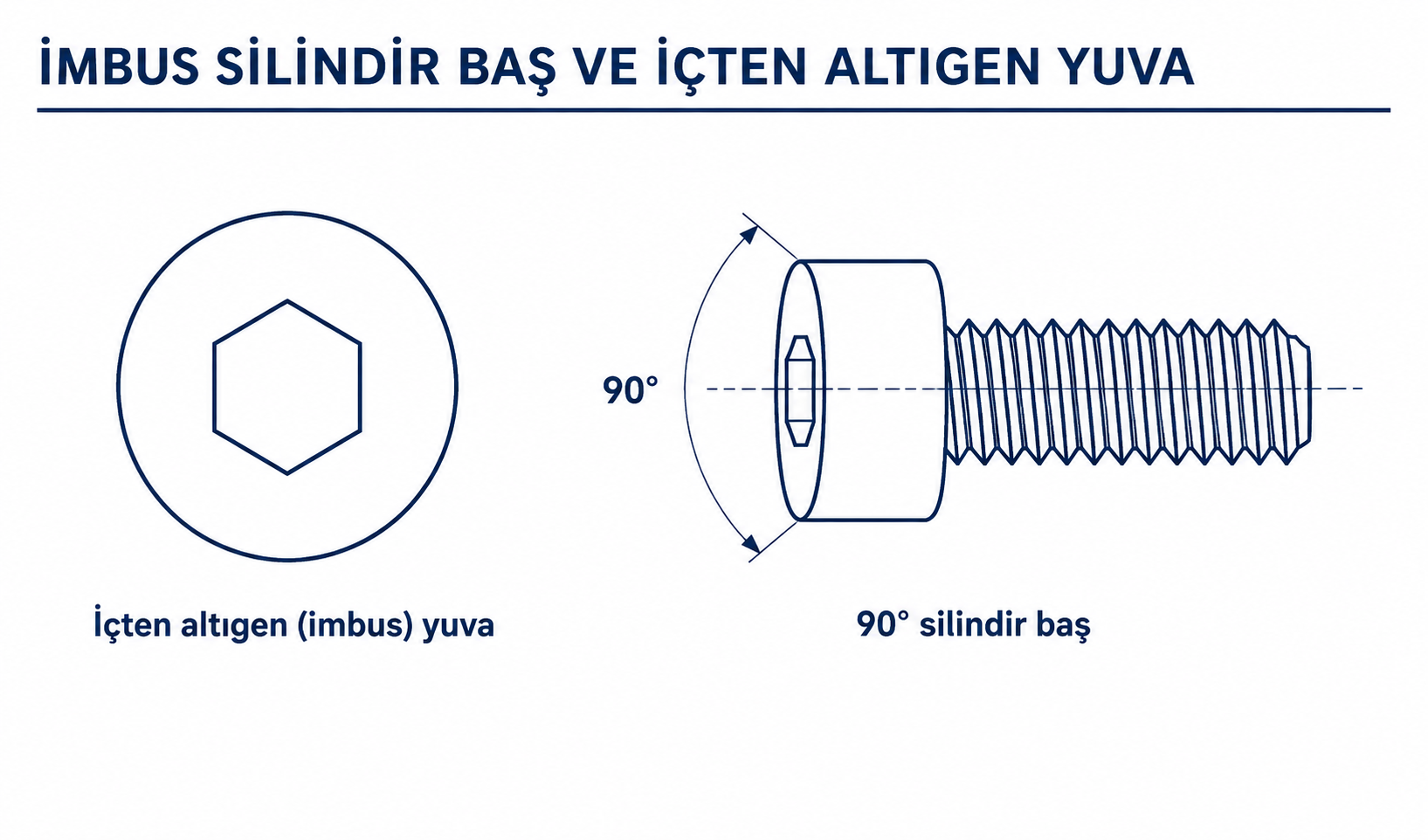

Silindir Baş ve İçten Altıgen Yuva

Silindir baş geometrisi ile içten altıgen (Alyan) yuvanın teknik yapısını ve montaj sırasında sağladığı kavrama özelliklerini gösterir.

Cıvata Çapı ve Boy Ölçülendirmesi

Cıvata çapı (d) ve toplam cıvata boyu (L) ölçülerinin nasıl belirlendiğini gösterir.

Baş Çapı ve Baş Yüksekliği

İmbus cıvatalarda baş çapı (dk) ve baş yüksekliği (k) gibi ölçülerin teknik çizim üzerindeki karşılığını gösterir.

Diş Yapısı ve Uç Tipleri

İmbus cıvatalarda kullanılan farklı metrik diş yapılarını ve düz/küt uç özelliklerini gösterir.

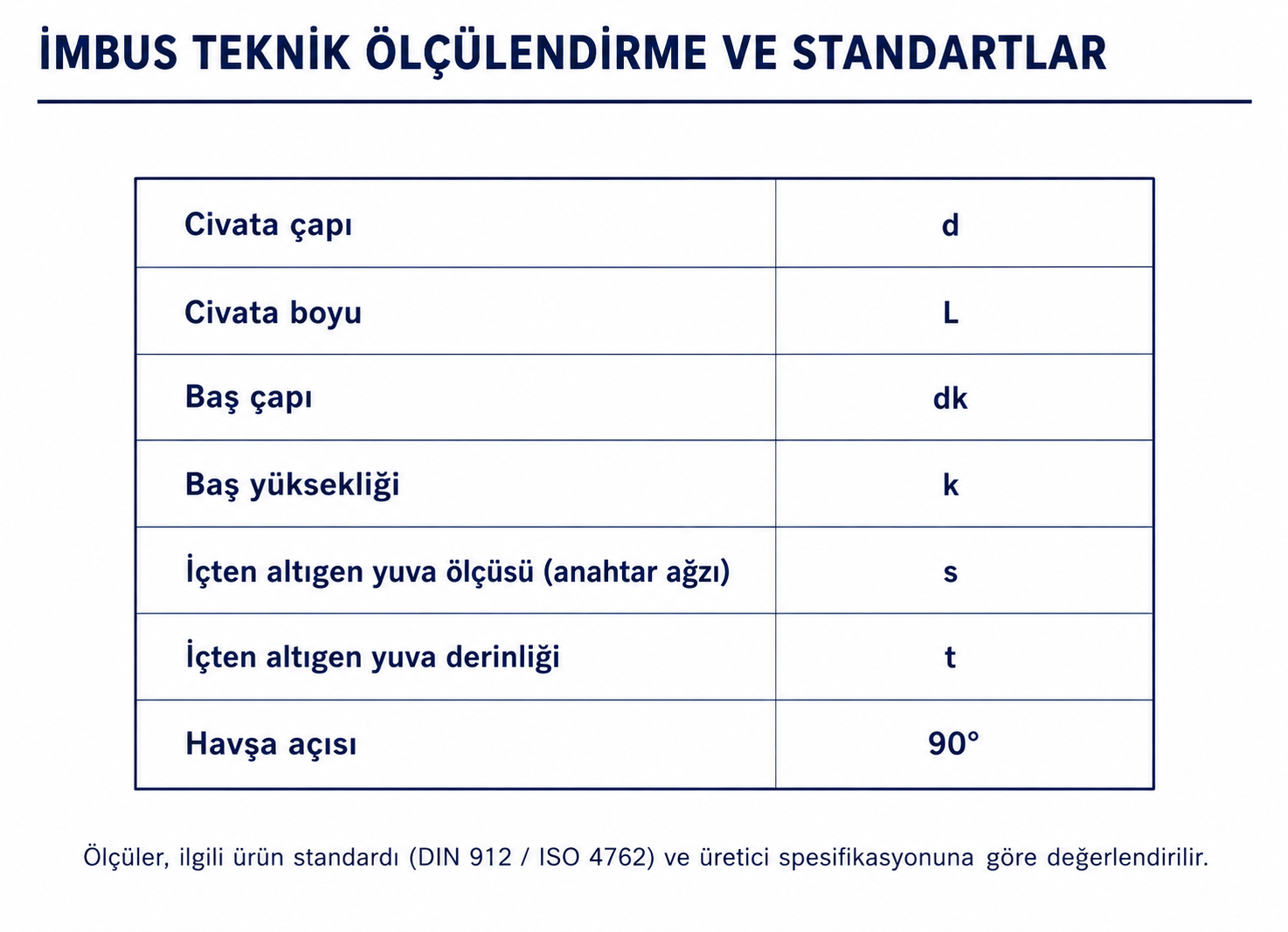

Teknik Ölçülendirme ve Standartlar

Cıvata ölçülerinin teknik çizimlerde nasıl ifade edildiğini ve DIN 912 / ISO 4762 gibi ilgili ürün standartlarına göre değerlendirilmesi gereken temel ölçüleri açıklar.

DIN / ISO Standartları

İmbus cıvatalarda kullanılan DIN ve ISO standartları; cıvata ölçülerinin, silindir baş geometrisinin, içten altıgen yuva yapısının ve teknik özelliklerinin belirli standartlara uygun şekilde tanımlanmasını sağlar. Aşağıdaki bilgiler, imbus cıvata ürünlerinin ilgili standartlara göre değerlendirilmesine yardımcı olur.

Mekanik Özellikler

İmbus cıvataların mekanik özellikleri; kullanılan malzeme, dayanım sınıfı, sertlik ve mukavemet değerlerine göre belirlenir. Aşağıdaki bilgiler, imbus cıvataların farklı uygulamalardaki yük taşıma kapasitesi, dayanıklılığı ve bağlantı güvenliği hakkında temel teknik bilgiler sunmaktadır.

Kaplama Seçenekleri

İmbus cıvatalarda kullanılan kaplama seçenekleri; korozyon direncini artırmak, yüzey dayanımını geliştirmek ve cıvatanın kullanılacağı ortama uygunluğunu sağlamak amacıyla tercih edilir. Kaplama türü; malzeme, kullanım alanı ve istenen dayanım seviyesine göre değişiklik gösterebilir.

Siyah Oksit

İmbus cıvatalarda en yaygın yüzey işlemlerinden biridir. Koyu renkli görünüm sağlar ve özellikle makine, kalıp ve genel endüstriyel uygulamalarda kullanılır.

Beyaz Çinko

Elektrolitik çinko kaplama, genel amaçlı uygulamalarda korozyon direncini artırır. İç ortam ve standart endüstriyel montajlarda yaygın olarak tercih edilir.

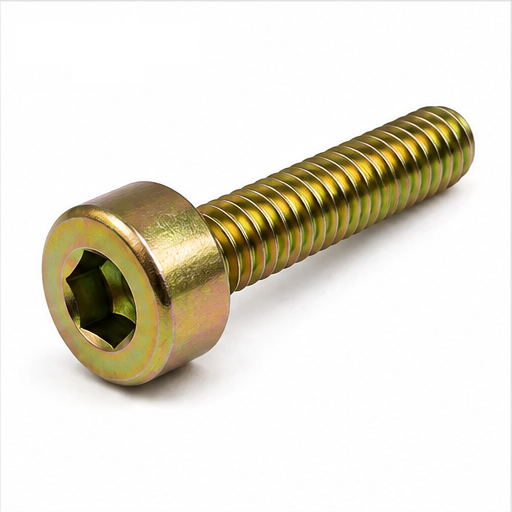

Sarı Çinko

Sarı pasivasyonlu çinko kaplama, çinko kaplamaya ek yüzey koruması ve karakteristik sarı görünüm sağlar. Genel endüstriyel uygulamalarda kullanılabilir.

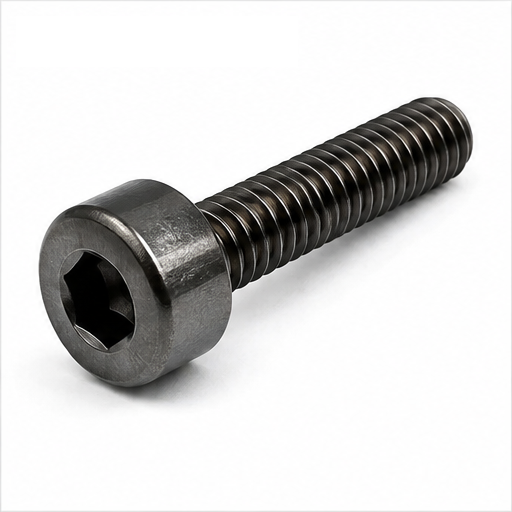

Siyah Çinko-Nikel

Çinko-nikel alaşımlı siyah kaplama, standart çinko kaplamalara göre daha yüksek korozyon direnci gereken uygulamalarda tercih edilir. Otomotiv ve ağır endüstriyel uygulamalarda kullanılabilir.

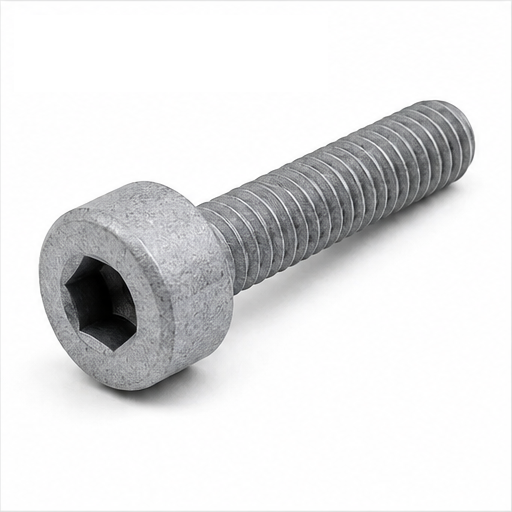

Çinko Lamel Kaplama

Dacromet, Ruspert ve benzeri çinko lamel sistemleri yüksek korozyon direnci gereken bağlantı elemanlarında kullanılır. Özellikle otomotiv ve zorlu dış ortam uygulamalarına uygundur.

Nikel

Nikel kaplama, yüzeye parlak ve dekoratif bir görünüm kazandırırken yüzey dayanımını ve korozyon direncini artırabilir. Özel ve dekoratif endüstriyel uygulamalarda tercih edilir.

Sık Sorulan Sorular

İmbus cıvatalar hakkında sıkça merak edilen soruların yanıtlarını bu bölümde bulabilirsiniz. Cıvata seçimi, ölçüler, kullanım alanları, kalite sınıfları, kaplama seçenekleri ve montajla ilgili temel bilgiler kısa ve anlaşılır şekilde açıklanmaktadır.

İmbus cıvata nedir?

İmbus cıvata, baş kısmında altıgen alyan yuvası bulunan ve alyan anahtar ile sıkılan bir bağlantı elemanıdır. Silindirik baş yapısı sayesinde dar alanlarda ve makine bağlantılarında pratik montaj imkânı sağlar.

İmbus cıvatalar nerelerde kullanılır?

Makine imalatı, kalıp, otomasyon, metal konstrüksiyon, otomotiv, elektrik-elektronik ve çeşitli endüstriyel montaj uygulamalarında kullanılır.

İmbus cıvata ile normal cıvata arasındaki fark nedir?

İmbus cıvatalar altıgen alyan yuvasından sıkılır. Normal altı köşe cıvatalar ise dış yüzeyindeki altıgen baş üzerinden anahtarla sıkılır. İmbus cıvatalar özellikle dar ve erişimi sınırlı alanlarda avantaj sağlar.

İmbus cıvatalarda ölçü nasıl belirlenir?

Temel ölçüler çap (d), boy (L), baş çapı (dk), baş yüksekliği (k) ve alyan yuvası ölçüsüdür. Seçim, bağlantının ve kullanılacak parçaların özelliklerine göre yapılır.

İmbus cıvatalarda hangi baş tipleri bulunur?

Uygulamaya göre silindir başlı, düşük başlı ve havşa başlı imbus cıvata seçenekleri bulunabilir. Baş tipi, montaj alanına ve yüzey yapısına göre belirlenir.

İmbus cıvatalarda hangi alyan yuvaları kullanılır?

İmbus cıvatalarda standart olarak içten altıgen alyan yuvası kullanılır. Alyan anahtar ölçüsü cıvatanın çapına ve ürün standardına göre değişir.

İmbus cıvatalarda hangi kaplamalar kullanılır?

Uygulamaya göre siyah oksit, beyaz çinko, sarı çinko, siyah çinko-nikel, çinko lamel kaplama ve nikel gibi yüzey seçenekleri kullanılabilir. Kaplama seçimi kullanım ortamındaki korozyon şartlarına göre yapılmalıdır.

İmbus cıvatalar paslanır mı?

İmbus cıvatanın korozyon direnci kullanılan malzemeye ve yüzey işlemine bağlıdır. Kullanım ortamına uygun malzeme ve kaplama seçilerek korozyon direnci artırılabilir.

İmbus cıvatalarda hangi kalite sınıfları bulunur?

Çelik imbus cıvatalarda uygulamaya bağlı olarak 8.8, 10.9 ve 12.9 gibi kalite sınıfları bulunabilir. Paslanmaz çelik seçeneklerinde ise malzeme sınıfına göre farklı özellikler sunulabilir.

İmbus cıvata seçerken nelere dikkat edilmelidir?

Çap, boy, baş tipi, alyan yuvası ölçüsü, kalite sınıfı, malzeme ve kaplama birlikte değerlendirilmelidir. Cıvatanın taşıyacağı yüke ve kullanım ortamına uygun seçim yapılmalıdır.

İmbus cıvata boyu nasıl ölçülür?

Standart silindir başlı imbus cıvatalarda boy, başın alt yüzeyinden cıvatanın ucuna kadar olan uzunluk üzerinden ölçülür. Havşa başlı ürünlerde ölçüm yöntemi ilgili standarda göre değerlendirilir.

Doğru imbus cıvata nasıl seçilir?

Öncelikle bağlantının kullanılacağı malzeme ve uygulama belirlenir. Ardından uygun cıvata çapı, boyu, baş tipi, kalite sınıfı, malzemesi ve kaplaması seçilerek uygulamaya uygun ürün belirlenir.
